Cnó Ceann Flange vs Cnó Heics Caighdeánach le Washer: Ag Cainníochtú na ndifríochtaí i ndáileadh Strus Iompar agus Friotaíocht Leabaithe
Faoi réamh-ualach ard, an rogha idir a cnó ceann flange agus cuireann cnó heicsiceo caighdeánach le washer árasán isteach go mór ar fheidhmíocht chomhpháirteach. Cé go bhfuil sé mar aidhm ag an dá chumraíocht an t-achar imthacaí a mhéadú agus an strus dromchla a laghdú, léiríonn sonraí turgnamhacha difríochtaí suntasacha sa chaoi a dháileann siad brú agus a chuireann siad i gcoinne leabú san ábhar comhpháirteach.
1. Comparáid Strus Teagmhála: Sonraí Cainníochtaithe
Cuireann an tábla seo a leanas i láthair sonraí strus teagmhála le haghaidh cnónna ceann flange, cnónna heicsidheachúlach, agus cnónna heicsidheachúlach le leicneáin, arna dtomhas faoi choinníollacha réamh-ualach comhionann (75% den ualach cruthúnais).
| Grád ceanglóir | Méid | Cumraíocht | Strus Teagmhála (ksi) | Strus Teagmhála (N/mm²) |
|---|---|---|---|---|
| 10.9 | M10 | Ceann Flanged | 36.3 | 250 |
| 10.9 | M16 | Ceann Flanged | 39.9 | 275 |
| 10.9 | M10 | Heics Plain | 52.2 | 360 |
| 10.9 | M16 | Heics Plain | 94.3 | 650 |
| 10.9 | M10 | Washer Heics | 27.6 | 190 |
| 10.9 | M16 | Washer Heics | 33.4 | 230 |
| 12.9 | M10 | Heics Plain | 63.8 | 440 |
| 12.9 | M22 | Heics Plain | 131 | 900 |
| 12.9 | M10 | Washer Heics | 29 | 200 |
| 12.9 | M22 | Washer Heics | 50.8 | 350 |
Foinse sonraí: Déan teagmháil le tomhais struis ó chomhstaidéir dhearaidh bolted .
Maidir le ceanglóir Grád 10.9 M16, táirgeann an cnó ceann flange strus teagmhála de thart ar 39.9 ksi, i gcomparáid le 94.3 ksi le haghaidh cnó heicsidheachúlach - laghdú 57.7%. Baineann an cnó heicsidheachúlach le washer amach 33.4 ksi, rud a léiríonn laghdú 64.6% ón gcnó heicsidheachúlach gnáth. Le haghaidh neart níos airde Grád 12.9 M22 dúntóirí, gineann an cnó heicsidheachúlach plain 131 ksi, agus laghdaíonn cumraíocht an washer seo go 50.8 ksi, laghdú 61.2%.
2. Dáileadh Strus Bearing: An Difríocht Próifíl Brú
Cé go bhfuil laghdú suntasach ar an strus ó leicneáin árasán, ní shroicheann sé an leibhéal a thuarfaí bunaithe ar limistéar teagmhála amháin. Léirigh tástáil ar ceanglóirí 1/2"-13 ag 80% den ualach cruthúnais gur laghdaigh washer árasán cruaite buaicbhrú thart ar 50%, agus chuir ceanglóir ceann flange dáileadh ualaigh ar fáil atá ag brath níos mó ar chéimseata ceanglóir aonair.
Léirigh tomhais limistéar teagmhála ag baint úsáide as scannán brú-léirithe gur féidir leis an limistéar teagmhála faoi cheann flange a bheith éagsúil ó bhun an aghaidh iomlán go banna caol ag an flange OD, nó fáinne in aice leis an bpoll imréitigh. Tá an t-athrú seo mar gheall ar taper an flange agus stiffness an chomhlachta cnó. Maidir le cnónna heicsidheachúlach le leicneáin, ní bhaineann an washer árasán caighdeánach amach an laghdú iomlán ar an strus atá tuartha ag a thrastomhas seachtrach toisc nach bhfuil an washer tiubh go leor chun an t-ualach a dháileadh go haonfhoirmeach chuig a OD. Tá leicneáin thicker níos éifeachtaí ag ualaí a dháileadh agus strus a laghdú sa dá an washer agus na baill comhpháirteacha a dhéanamh.
3. Friotaíocht Leabaithe: Cosc a chur ar Chaillteanas Réamhluchtaithe
Is éard atá i leabú ná táirgeacht nó comhbhrú logánta an ábhair chomhpháirtigh faoin dromchla imthacaí cnó. Tá sé mar phríomhchúis le caillteanas réamhluchtaithe go luath tar éis géarú. Laghdaíonn an cnó ceann flange agus an cnó heicsidheachúlach le washer an leabaíocht tríd an strus teagmhála ag an dromchla imthacaí a ísliú.
- Cnó Ceann Flage: Soláthraíonn an flange comhtháite limistéar imthacaí níos mó a dháileann brú thar chrios níos leithne. Laghdaíonn sé seo an baol go ndéanfaí an cnó a neadú in ábhair níos boige mar alúmanam, cruach leatháin thanaí, nó dromchlaí brataithe. Coscann an flange damáiste dromchla freisin agus laghdaíonn sé an baol go mbainfidh an cnó tríd an ábhar comhpháirteach.
- Cnó Heics le Washer Cruaite: Is féidir le washer cruaite sonraithe i gceart gasket nó ualach comhpháirteach a mhéadú 30-50% i gcomparáid le gan aon washer, trí chosc a chur ar leabú agus an t-ualach a dháileadh níos comhionann. Cúitíonn sé coinníollacha dromchla neamhrialta agus laghdaíonn sé frithchuimilt ar an dromchla imthacaí.
4. Breithnithe Feidhmíochta Breise
- Gaol Teannas-Casmhóiminte: Bíonn tionchar ag ga an limistéir teagmhála ar an chasmhóimint a theastaíonn chun réamhualach áirithe a ghiniúint. Nuair a tharlaíonn teagmháil ag trastomhas seachtrach an flange, tá an nóiméad friotaíochta níos airde, agus le haghaidh an chasmhóiminte ionchuir céanna, gintear teannas bolt níos lú. Tá sé léirithe ag tástálacha gur féidir leis an difríocht idir teagmhála le trastomhas istigh agus trastomhas seachtrach an teannas a laghdú 10-15%.

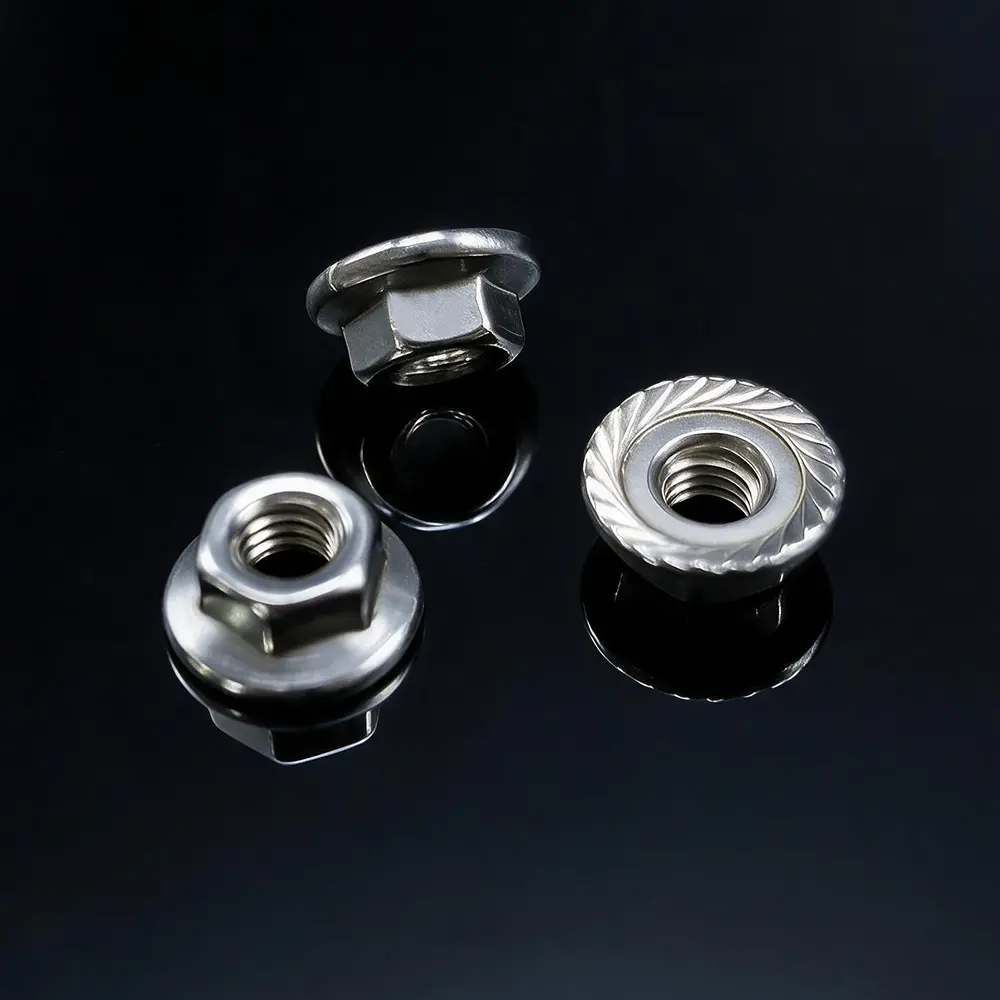

- Feidhmíocht Frith-chreathadh: Ionchorpraíonn cnónna flange serrated (ar a dtugtar go minic cnónna whiz) fiacla ar an aghaidh imthacaí a biteann isteach sa dromchla cúplála, ag soláthar gníomh glasála meicniúil a chuireann i gcoinne scaoileadh faoi chreathadh . Ní thairgeann cnónna flange réidh an éifeacht glasála seo.
- Damáiste Dromchla: Is féidir le cnónna flange serrated damáiste a dhéanamh do dhromchlaí péinteáilte, anodised nó bog. I gcás feidhmeanna críochnaithe nó cosmaideacha, is fearr cnónna flange mín nó cnónna heicsidheacha caighdeánacha le leicneáin.
5. Dearcadh Déantúsaíochta agus Cáilíochta
Tá céimseata flange comhsheasmhach agus lamháltais déantúsaíochta rialaithe riachtanach chun na buntáistí dáilte ualaigh a bhaineann le cnónna ceann flange a bhaint amach. Zhejiang Chance & Union Iompórtáil agus Easpórtáil Co, Teo. Is fiontar teaghlaigh é (Chance & Union) faoi SEA Monies Metal Co., Ltd., a fuair 20 bliain de thaithí teaghlaigh agus oidhreacht cáilíochta i ndéantúsaíocht miotail le hoidhreacht. Ag brath ar chumas táirgthe láidir Shengzhao Metal agus buntáistí slabhra soláthair, speisialtóireacht againn i T & F, táirgeadh agus díolacháin domhanda táirgí miotail ard-chaighdeán. Ag cloí le tóir an teaghlaigh ar chruinneas, dearcadh oibre dian agus tiomantas fadtéarmach, soláthraímid táirgí agus seirbhísí cobhsaí agus iontaofa do chustaiméirí ar fud na cruinne.
Ag baint leasa as cumas láidir T&F agus táirgeachta na monarchan, speisialtóireacht muid i seamanna ard-neart, boltaí, cnónna, leicneáin, bioráin, scriúnna, agus páirteanna saincheaptha neamhchaighdeánach éagsúla. Clúdaíonn ár raon táirgí ábhair lena n-áirítear cruach dhosmálta, cruach cóimhiotail, cóimhiotal alúmanaim, copar, agus cóimhiotail speisialta, ag baint úsáide as próisis mar cheannteideal fuar, brionnú te, agus meaisínithe CNC. Déantar ár gcuid táirgí a onnmhairiú go dtí níos mó ná 25 tír, ag freastal ar níos mó ná 200 cliant.
Tá Chance & Union tiomanta do "Mhonaraithe sa tSín" a nascadh gan uaim leis an margadh idirnáisiúnta, ag soláthar réitigh cheangail aon-stad ó T&F go olltáirgeadh trí theicneolaíocht ghairmiúil agus cáilíocht eisceachtúil do chustaiméirí domhanda.
6. Ceisteanna Coitianta (CCanna)
- C1: An gcuireann cnó ceann flange in ionad go hiomlán an gá atá le níocháin cruaite?
A: I bhformhór na n-iarratas, tá, toisc go soláthraíonn an flange limistéar imthacaí níos mó agus go ndéanann sé an t-ualach a dháileadh go héifeachtach. Mar sin féin, d'ábhair an-bhog, poill slotted, nó i gcás go bhfuil an dromchla comhpháirteach neamhrialta, d'fhéadfadh go mbeadh gá le leicneoir cruaite fós chun leabú a chosc agus dáileadh aonfhoirmeach ualaigh a chinntiú. Zhejiang Chance & Union Iompórtáil agus Easpórtáil Co, Teo. Is féidir le (Chance & Union) an chumraíocht chuí a mholadh bunaithe ar do dhearadh comhpháirteach agus ábhar ar leith. - C2: Cén fáth a léiríonn na sonraí strus teagmhála cnó heicsidheachúlach le washer ag feidhmiú níos fearr ná cnó ceann flange do roinnt méideanna?
A: Léiríonn na sonraí strus teagmhála ag an dromchla imthacaí. Uaireanta is féidir le níocháin cruaite den mhéid ceart an t-ualach a dháileadh níos éifeachtaí ná an flange cnó, go háirithe mura gcruthaíonn céimseata an flange teagmháil lán-aghaidh. Breathnaíodh ar an níocháin árasán caighdeánach, nuair a úsáidtear é le bolt, chun strus a dháileadh ar bhealach níos comhionann ná an flange i dtástálacha áirithe. Zhejiang Chance & Union Iompórtáil agus Easpórtáil Co, Teo. Is féidir le (Chance & Union) moltaí sonracha agus sonraí táirge a sholáthar do d’iarratas. - C3: Cad é an príomhdhifríocht feidhmíochta idir cnó flange serrated agus cnó flange réidh?
A: Soláthraíonn cnónna flange serrated gníomh glasála meicniúil trí biteadh isteach sa dromchla cúplála, rud a chuireann i gcoinne scaoileadh faoi chreathadh. Dáileann cnónna flange réidh ualach gan an dromchla a mharcáil agus úsáidtear iad nuair is gá an bailchríoch dromchla a chaomhnú. Zhejiang Chance & Union Iompórtáil agus Easpórtáil Co, Teo. Cuireann (Chance & Union) an dá chineál ar fáil agus is féidir comhairle a thabhairt maidir leis an rogha is fearr do do choinníollacha tionóil.
DIN 6923 Cnó Flange vs DIN 934 Cnó Heicsidheachúlach le Washer: Conas a Dhéanann Trastomhas Flange agus Caoinfhulaingt Rith Amach difear do Choinneáil Réamhlódála trí Strus Teagmhála agus Friotaíocht Leabaithe?
An rogha idir a cnó flange DIN 6923 agus is cinneadh ríthábhachtach é cnó heicsidheachúlach DIN 934 le washer ar leith i ndearadh comhpháirteach bolted. Cé go bhfuil sé mar aidhm ag an dá chumraíocht strus imthacaí a dháileadh agus seasamh in aghaidh leabaithe, bíonn difríochtaí inchainníochtaithe i ndáileadh strus teagmhála mar thoradh ar a ndifríochtaí geoiméadracha agus lamháltais agus, dá réir sin, coinneáil réamh-ualach. Scrúdaíonn an t-alt seo conas a aistríonn trastomhas seachtrach flange (dw) agus lamháltas rith amach an chnó DIN 6923 go hiompraíochtaí meicniúla ar leith.
1. Comparáid Toiseach: DIN 6923 Flange Nut vs DIN 934 Hex Nut with Washer
Soláthraíonn flange comhtháite an chnó DIN 6923 céimseata dromchla imthacaí sainmhínithe, comhsheasmhach. I gcodarsnacht leis sin, braitheann cnó DIN 934 ar washer ar leith, ag tabhairt isteach lamháltais bhreise agus éagsúlacht cóimeála. Déanann an tábla seo a leanas comparáid idir príomhthoisí dromchla imthacaí do mhéideanna M10 agus M16.
| Paraiméadar | Cnó Flange DIN 6923 (M10) | Níochán Cnó Heics DIN 934 (M10) | Cnó Flange DIN 6923 (M16) | Níochán Cnó Heics DIN 934 (M16) |
|---|---|---|---|---|
| Trastomhas Imthacaí Amuigh (dw) min | 19.6 mm | ~18.0 mm (níochán OD) | 31.9 mm | ~30.0 mm (níochán OD) |
| Trastomhas Imthacaí Istigh (da) uas | 10.8 mm | ~11.0 mm (aitheantas níocháin) | 17.3 mm | ~17.0 mm (aitheantas níocháin) |
| Ceantar Bearing | ~214 mm² | ~160 mm² | ~560 mm² | ~480 mm² |
| Caoinfhulaingt Rith Amach (Ais Aghaidh le Snáithe) | De réir ISO 4759-1 | Cuireann Washer caoinfhulaingt stack-up | De réir ISO 4759-1 | Cuireann Washer caoinfhulaingt stack-up |
Foinse sonraí: DIN 6923 toisí ó Westfield Fasteners .
2. Dáileadh Strus Teagmhála: An Rud a thaispeánann an Taighde
Léirigh taighde turgnamhach agus FEM tréithe tábhachtacha maidir le dáileadh brú a iompar faoi chnónna feansaí.
- Dáileadh Gathach Neamh-Éide: Tá sé léirithe ag turgnaimh fhótaileictreach tríthoiseach nach bhfuil an dáileadh brú ar dhromchla imtha na cnónna flange heicseagánach aonfhoirmeach. Díríonn an brú ar an taobh istigh den flange, agus laghdaíonn an brú ag an gcuid seachtrach go dtí beagnach nialas. Ciallaíonn sé seo go bhfuil an limistéar ualachiompartha éifeachtach níos lú ná mar a thugann an limistéar flange iomlán le fios.
- Dáileadh Neamhshiméadrach: Léiríonn an taighde céanna go bhfuil an dáileadh strus sa chomhpháirteach bolted agus an dáileadh brú ar dhromchla imthacaí an chnó flange neamhshiméadrach aiseach, a fhreagraíonn do chruth neamhshiméadrach na coda snáithithe. Cuireann an neamhshiméadracht seo leis an meicníocht scaoilte.
- Éifeachtaí Céimseata Flange: Dhearbhaigh anailís FEM leaist-plaisteach go bhfuil tionchar suntasach ag tiús flange agus uillinn fána flange ar dháileadh strus teagmhála agus ar shocrú buan (leabú) ag an dromchla imthacaí. Is féidir le céimseata flange dea-dheartha an tiúchan strus a mhaolú ar an imeall istigh.
Maidir le cnó heicsidheachúlach caighdeánach le washer, tá an brú teagmhála neamh-éide freisin, ach tugann láithreacht níocháin ar leith athróga breise isteach: ní fhéadfaidh an washer a bheith dírithe go foirfe, agus is féidir leis an dífhoirmiúchán faoi ualach tionchar a imirt ar an bpróifíl brú.
3. Leabú agus Coinneáil Réamhluchtaithe
Leabú - dífhoirmiúchán plaisteach logánta an dromchla imthacaí faoin gcnó nó faoin níochán - is príomhchúis le caillteanas réamhualach tar éis géarú.
- Cnó Flange DIN 6923: Laghdaíonn an t-achar imthacaí níos mó den chnó flange an strus teagmhála do réamh-ualach áirithe, rud a laghdaíonn doimhneacht an leabaithe. Mar sin féin, toisc go bhfuil brú comhchruinnithe in aice le imeall istigh an flange, tá an laghdú struis níos lú ná mar a thabharfadh ríomh cóimheas achair simplí le fios. Is féidir le húsáid flange serrated (le fiacla) glasáil a fheabhsú trí biteadh isteach sa dromchla cúplála, ach méadaíonn sé seo damáiste dromchla freisin agus féadfaidh sé ath-inúsáidteacht an naisc a laghdú.
- Cnó Heics DIN 934 le Washer: Is féidir le washer cruaite sonraithe i gceart an t-ualach comhpháirteach a mhéadú 30-50% i gcomparáid le haon washer, trí chosc a chur ar leabú agus an t-ualach a dháileadh ar bhealach níos comhionann. Mar sin féin, braitheann an éifeachtacht ar chruas, tiús agus ailíniú an washer. Ní dhéanfaidh washer atá ró-tanaí an t-ualach a dháileadh ar a OD, rud a fhágann cuid den sochar.
4. Dearcadh Déantúsaíochta agus Cáilíochta
Tá céimseata flange comhsheasmhach agus lamháltais déantúsaíochta rialaithe riachtanach chun na buntáistí dáilte ualaigh a bhaineann le cnónna ceann flange a bhaint amach. Zhejiang Chance & Union Iompórtáil agus Easpórtáil Co, Teo. Is fiontar teaghlaigh é (Chance & Union) faoi SEA Monies Metal Co., Ltd., a fuair 20 bliain de thaithí teaghlaigh agus oidhreacht cáilíochta i ndéantúsaíocht miotail le hoidhreacht. Ag brath ar chumas táirgthe láidir Shengzhao Metal agus buntáistí slabhra soláthair, speisialtóireacht againn i T & F, táirgeadh agus díolacháin domhanda táirgí miotail ard-chaighdeán. Ag cloí le tóir an teaghlaigh ar chruinneas, dearcadh oibre dian agus tiomantas fadtéarmach, soláthraímid táirgí agus seirbhísí cobhsaí agus iontaofa do chustaiméirí ar fud na cruinne.
Ag baint leasa as cumas láidir T&F agus táirgeachta na monarchan, speisialtóireacht muid i seamanna ard-neart, boltaí, cnónna, leicneáin, bioráin, scriúnna, agus páirteanna saincheaptha neamhchaighdeánach éagsúla. Clúdaíonn ár raon táirgí ábhair lena n-áirítear cruach dhosmálta, cruach cóimhiotail, cóimhiotal alúmanaim, copar, agus cóimhiotail speisialta, ag baint úsáide as próisis mar cheannteideal fuar, brionnú te, agus meaisínithe CNC. Déantar ár gcuid táirgí a onnmhairiú go dtí níos mó ná 25 tír, ag freastal ar níos mó ná 200 cliant.
Tá Chance & Union tiomanta do "Mhonaraithe sa tSín" a nascadh gan uaim leis an margadh idirnáisiúnta, ag soláthar réitigh cheangail aon-stad ó T&F go olltáirgeadh trí theicneolaíocht ghairmiúil agus cáilíocht eisceachtúil do chustaiméirí domhanda.
5. Frequently Asked Questions (FAQ)
- Q1: Does a DIN 6923 flange nut completely replace the need for a hardened washer?
A: Yes, in most applications. The integral flange provides a larger bearing surface and distributes the load effectively. However, for very soft materials, slotted holes, or where the joint surface is irregular, a hardened washer may still be necessary to prevent embedding and ensure uniform load distribution. Zhejiang Chance & Union Iompórtáil agus Easpórtáil Co, Teo. Is féidir le (Chance & Union) an chumraíocht chuí a mholadh bunaithe ar do dhearadh comhpháirteach agus ábhar ar leith. - Q2: Why is the contact stress under a flange nut not uniformly distributed across the entire flange?
A: Photoelastic experiments have shown that pressure concentrates at the inner part of the flange, while the pressure at the outer part is reduced to near zero . This is due to the stiffness of the nut body and the geometry of the flange. Zhejiang Chance & Union Iompórtáil agus Easpórtáil Co, Teo. (Chance & Union) ensures precise flange geometry to optimize load distribution. - Q3: What is the effect of flange slope angle on preload retention?
A: Elasto-plastic FEM analysis has shown that the flange slope angle substantially influences both contact stress distribution and permanent set at the bearing surface . An optimized flange slope angle helps to distribute the load more uniformly, reducing stress concentrations and the associated embedding that causes preload loss. Zhejiang Chance & Union Iompórtáil agus Easpórtáil Co, Teo. (Chance & Union) can provide guidance on optimal flange geometry for your specific application.
